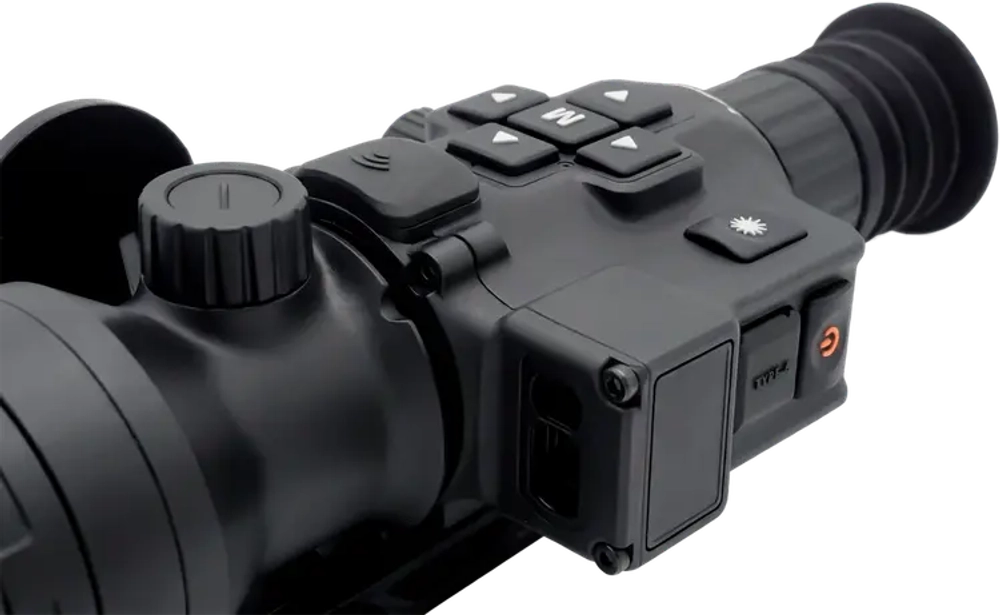

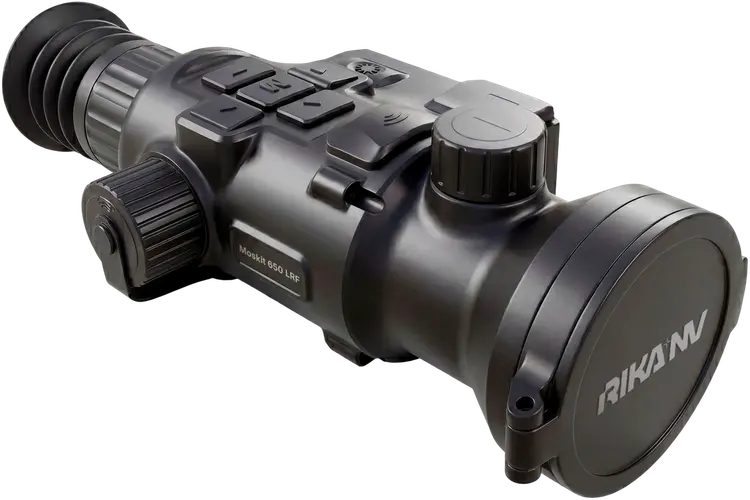

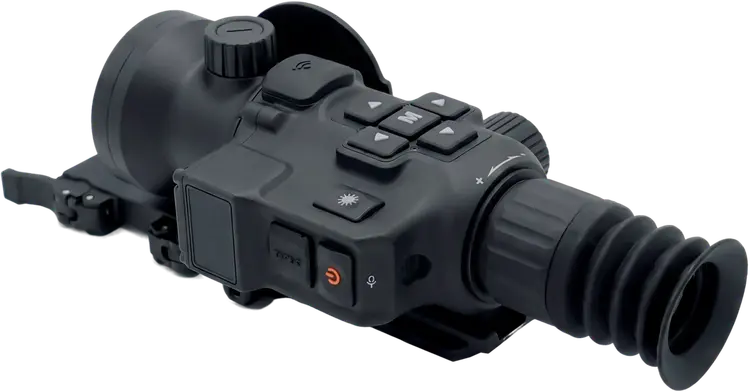

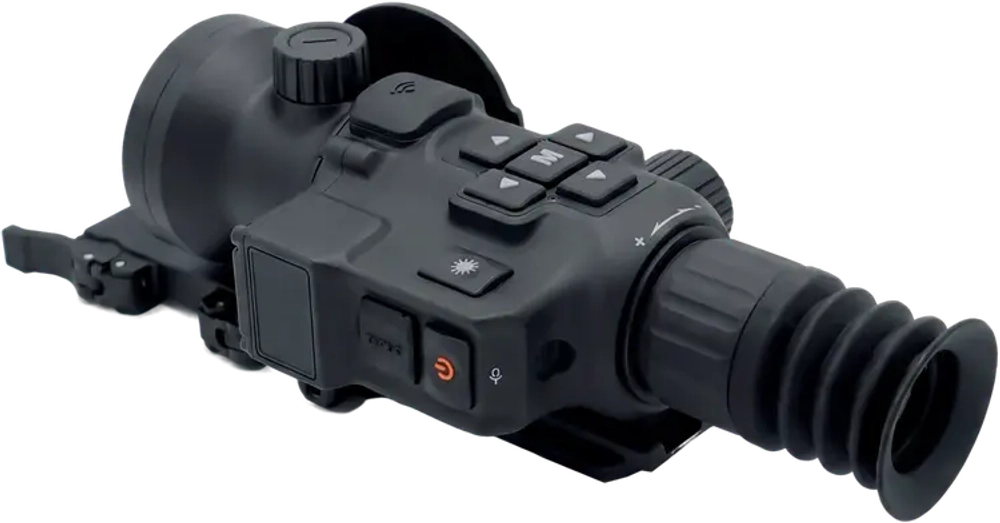

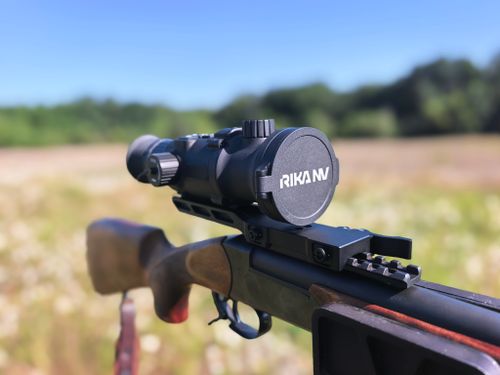

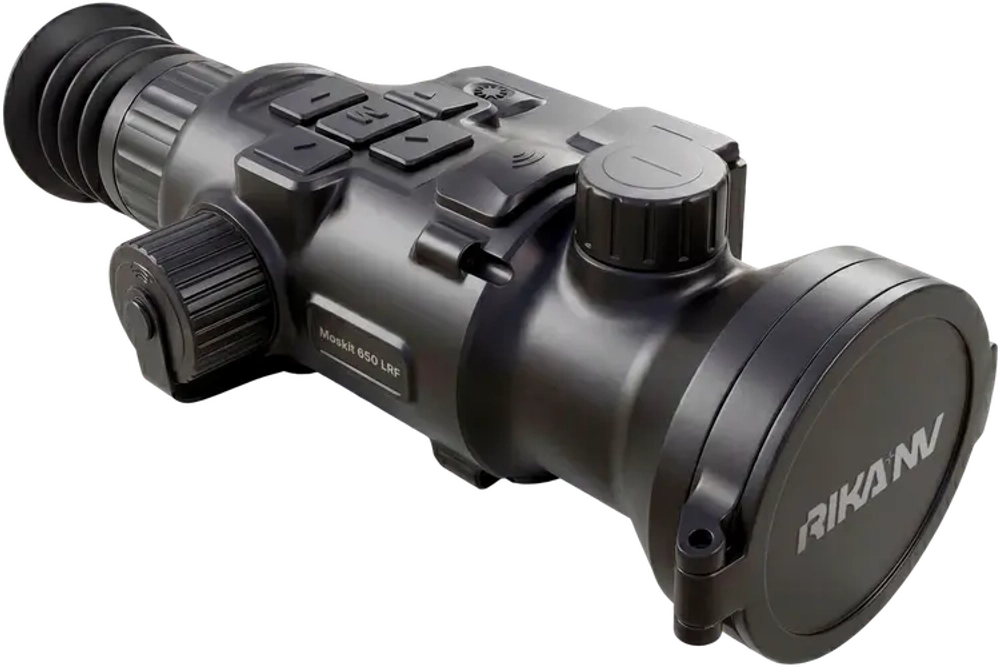

Тепловизор RikaNV Moskit 650 LRF

Тепловизионный тракт строится на неохлаждаемом микроболометре из оксида ванадия (VOx) — массиве терморезисторов, электрическое сопротивление которых меняется под действием инфракрасного излучения сцены. Матрица регистрирует не отражённый свет, а собственное тепловое излучение объектов, поэтому картинка не зависит от внешней подсветки и одинаково строится в полной темноте, в сумерках и днём. Отсутствие криогенного охлаждения даёт твердотельную конструкцию с ресурсом порядка десятков тысяч часов и выход на рабочее изображение за секунды после включения — в поле это означает, что оптика готова к наблюдению сразу, без прогрева на морозной вышке.

Разрешение 640×480 и шаг пикселя 12 мкм вместе с фокусным расстоянием 50 мм задают мгновенное поле зрения сенсора — IFOV (instantaneous field of view), угловой размер одного детектора. Здесь он равен 0,24 мрад, то есть на дистанции 100 м один пиксель матрицы покрывает участок сцены около 2,4 см. Именно этот угловой шаг, а не кратность и не размер картинки в окуляре, определяет предел различимой детали: силуэт зверя читается тем дальше, чем меньшую долю кадра занимает один детектор. Шаг 12 мкм при разрешении 640×480 удерживает физический размер матрицы небольшим, и той же детализации хватает объектива умеренного фокуса — отсюда компактная оптическая схема без выноса массы далеко вперёд по стволу.

Детализацию картинки задаёт именно оптическое разрешение сенсора. Цифровой зум укрупняет уже снятый кадр интерполяцией пикселей и не добавляет к нему информации: на любой ступени увеличения уровень детализации остаётся тем, который матрица зафиксировала физически.

NETD ≤25 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума; величина измеряется в милликельвинах и относится к системе целиком, а не к одной матрице: в неё входят чувствительность детекторов, светосила объектива и алгоритмы обработки сигнала. Практический смысл — чтение слабоконтрастной сцены: прогретая за день опушка, по которой зверь размазывается тепловым пятном; морось и поднявшийся от земли туман; остывающий след на тропе; кабан в подлеске, где тепловая разница между шкурой и фоном мала. Чем ниже порог различимой разницы температур, тем раньше в такой сцене проявляется силуэт.

Рабочая полоса 8–14 мкм — это диапазон LWIR (long-wave infrared), длинноволновое инфракрасное излучение. По закону Вина пик теплового излучения тел с земными температурами приходится именно на эту полосу: в ней излучает тело зверя, нагретый грунт, стена и работавший двигатель. LWIR к тому же хорошо проходит атмосферную дымку, лёгкий дождь и туман, что и делает полосу рабочей для охотничьей тепловизионики — там, где дневная и ночная светосильная оптика упирается во взвесь в воздухе, тепловой канал продолжает читать сцену.

Частота обновления теплового кадра 60 Гц отвечает за поведение картинки в движении. При проводке за бегущим кабаном или при быстром переносе оптики с одного сектора на другой высокая частота обновления снижает смаз и задержку изображения, и силуэт остаётся в поле зрения и в прицельной марке, а не «догоняет» его рывками. Это же свойство расходует энергию: тракт, обновляющий кадр шестьдесят раз в секунду, работает непрерывно, и заявленное время автономности отсчитывается именно от такого режима.

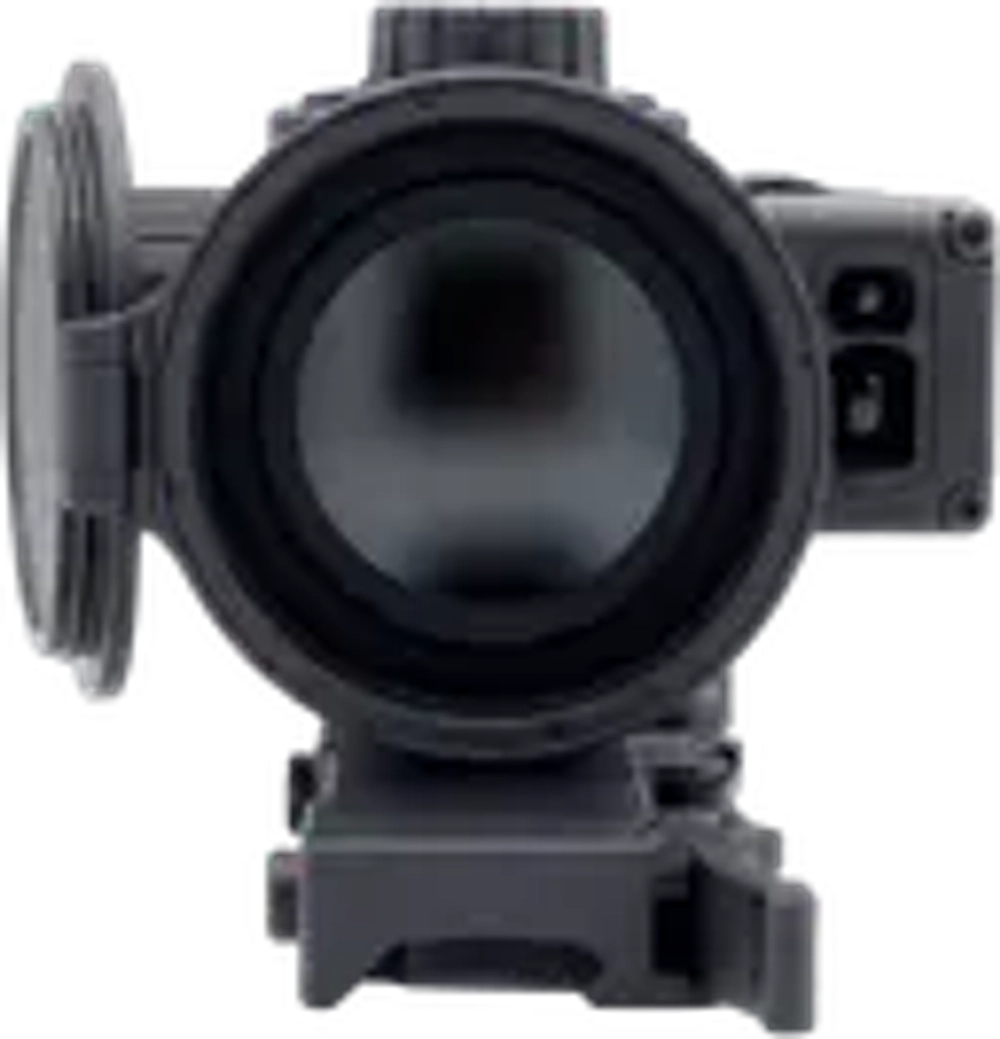

Объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 собирает тепловой поток на матрицу и определяет, сколько исходного сигнала до неё доходит. Световой поток на сенсор пропорционален 1/F², поэтому переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу. Прибавка приходит не к «яркости картинки», а к запасу тракта в трудных условиях: в мороси, в дымке, на сцене с малым тепловым контрастом сигнал остаётся выше шумового порога, и NETD ≤25 мК реализуется не только на лабораторной мишени, но и на опушке перед рассветом.

Фокусное расстояние 50 мм вместе с шагом пикселя матрицы задаёт базовую кратность 2,9× и поле зрения 8,8°×6,6°. Кратность в тепловизоре считается не через геометрию линз, а как согласование углового масштаба изображения в окуляре с мгновенным полем зрения сенсора: кратность, соразмерная разрешению матрицы, показывает картинку крупно, но не выводит её за физический предел детализации, за которым увеличивается уже пиксельная структура, а не содержание кадра.

Поле зрения 8,8°×6,6° — это сектор наблюдения на базовой оптической кратности; на дистанции 100 м он покрывает полосу 15,3×11,5 м. Такой охват удерживает в кадре кормящуюся группу кабанов целиком или просматриваемый сектор поля с вышки, а арифметика линейного поля прямая: на 200 м полоса вдвое шире, на 50 м — вдвое уже. Широкое поле работает на поиск и на сопровождение движущегося зверя, узкое — на разбор деталей и точное прицеливание. Цифровой зум ступенями 2×, 4× и 8× сужает этот сектор соответственно вдвое, вчетверо и в восемь раз: на предельной ступени горизонтальный охват составляет около 1,1°, и оптика работает уже по одной конкретной точке сцены, а не по сектору.

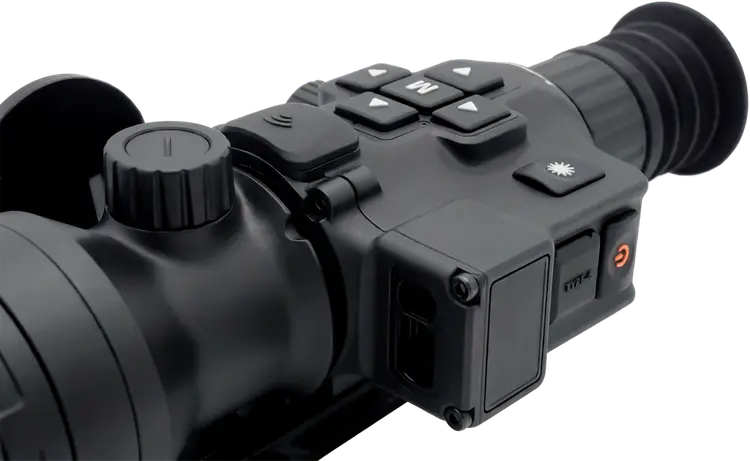

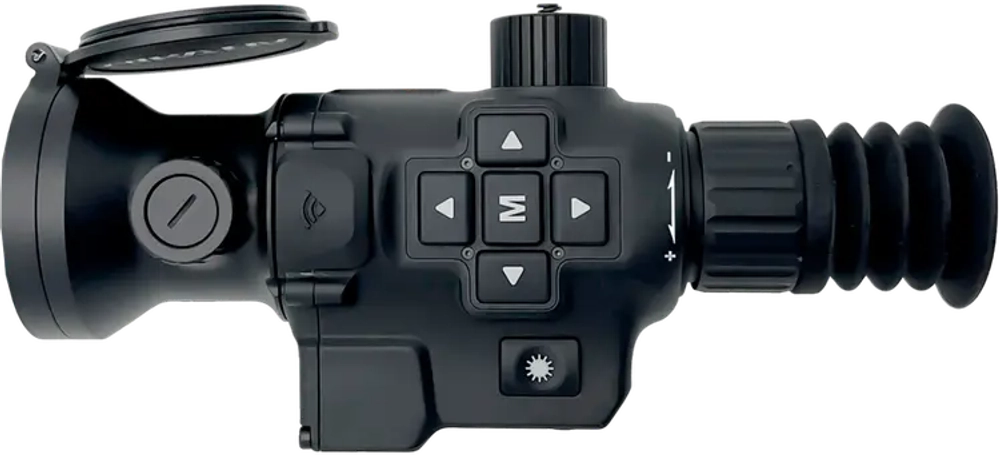

Окулярная часть рассчитана на быструю вкладку: удаление выходного зрачка 48 мм и сам выходной зрачок 8 мм определяют, насколько точно нужно совместить глаз с оптической осью, чтобы увидеть полное поле зрения. Крупный выходной зрачок прощает смещение головы — в зимней одежде, из неудобной позы, с колена или через борт лабаза картинка не «уходит» при неидеальной вкладке, а стрелок не тратит секунды на подгонку положения. Диоптрийная коррекция ±5 D настраивает резкость под собственное зрение прямо в окуляре, снимая необходимость в очках под прицелом — там, где очки под маской и капюшоном мешают быстрому выстрелу.
