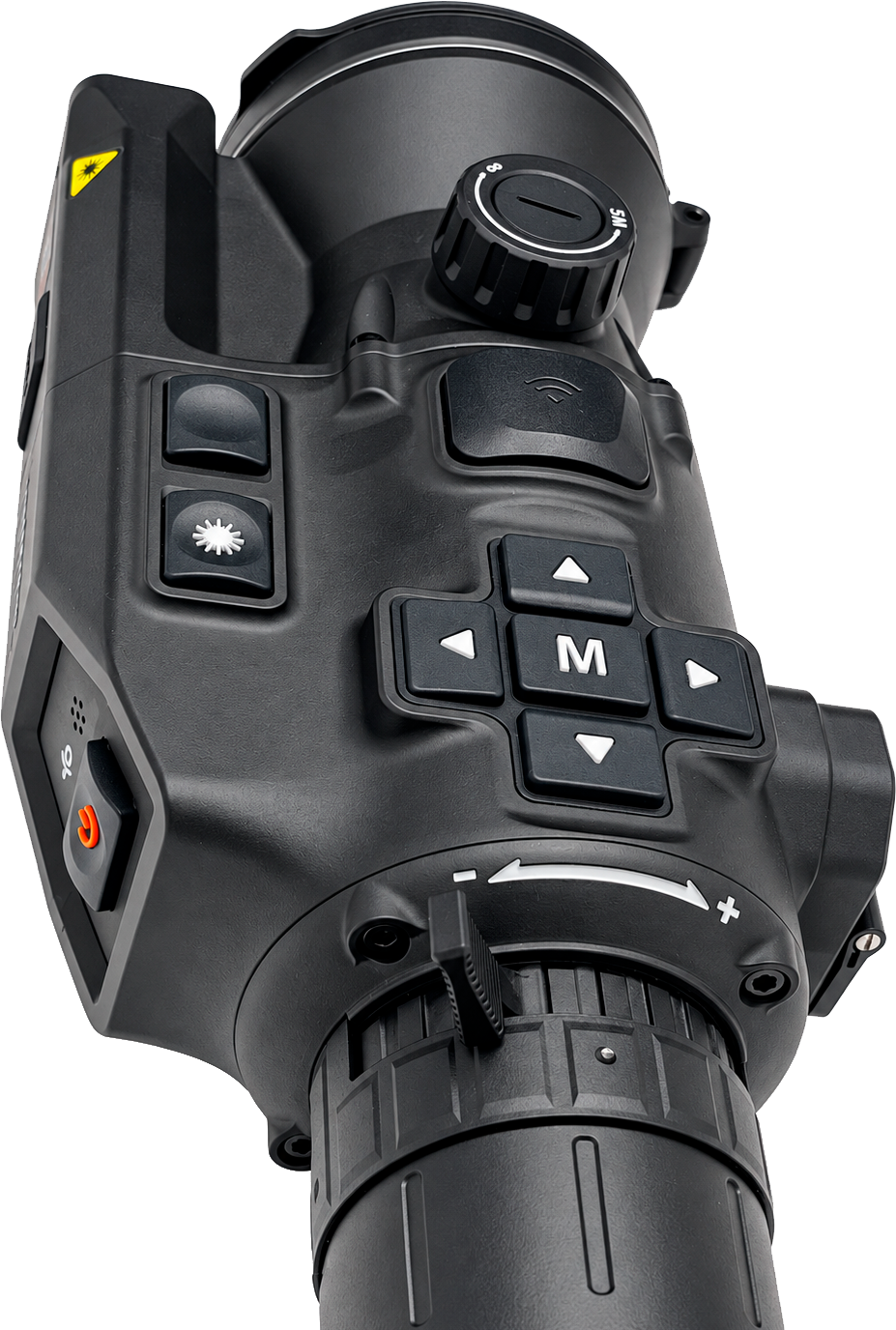

RikaNV Dovod Pro 1275 LRF

Тепловизионный прицел RikaNV Dovod Pro 1275 LRF на матрице 1280×1024 с шагом пикселя 12 мкм, германиевым объективом 75 мм F/1.0 и встроенным лазерным дальномером с диапазоном измерения 10–3 000 м. Тепловизор построен для ночной охоты и наблюдения, где поиск и выстрел выполняются одной оптикой: чтение слабоконтрастной сцены обеспечивает тракт с NETD менее 12 мК, сопровождение движущегося зверя — частота кадров 50 Гц, стрельба на дистанцию — связка дальномера с баллистическим калькулятором и шестью профилями пристрелки. Стойкость к отдаче 7 000 Дж, защита IP67 и рабочая температура от −30 до +50 °C задают условия применения: засидка и вышка, охота на кабана в поле и на опушке, добор подранка, работа на морозе. Dovod Pro — высшая линейка в классе прицельной тепловизионной оптики RikaNV.

Тепловое изображение формирует неохлаждаемая микроболометрическая матрица 1280×1024, регистрирующая собственное инфракрасное излучение сцены в диапазоне LWIR (Long-Wave Infrared, 8–14 мкм). Разница температур между участками сцены преобразуется в электрический сигнал, который после обработки выводится на дисплей: зверь, нагретый грунт, остывающий след читаются как разница яркостей, а не как отражённый свет. Полоса 8–14 мкм соответствует пику теплового излучения тел при земных температурах (закон Вина) и проходит через атмосферную дымку, лёгкий дождь и туман — именно это делает её рабочей полосой охотничьего тепловизора.

Сенсор выполнен на оксиде ванадия (VOx): массив терморезисторов, сопротивление которых меняется под действием поглощённого ИК-излучения. Конструкция твердотельная, без охлаждения — рабочая картинка появляется через секунды после включения, а ресурс исчисляется десятками тысяч часов непрерывной работы. В поле это означает готовность к наблюдению сразу после нажатия кнопки питания, без ожидания выхода на режим.

Детализацию кадра задаёт связка «разрешение 1280×1024 — шаг пикселя 12 мкм — фокусное расстояние 75 мм». Мгновенное поле зрения одного детектора (IFOV, Instantaneous Field of View) составляет около 0,16 мрад: на дистанции 100 м один пиксель матрицы покрывает участок сцены примерно 1,6 см. Это и есть физический предел различимой детали: цифровой зум лишь укрупняет уже снятую картинку интерполяцией, сохраняя исходный уровень детализации сенсора. При 1 280 детекторах по горизонтали и 1 024 по вертикали силуэт кабана в подлеске или голова косули на дальней дистанции прописываются большим числом пикселей, и тип зверя и его поза читаются по мере приближения раньше, чем это позволяет один только тёплый контур.

NETD (Noise Equivalent Temperature Difference) менее 12 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это системная характеристика всего тракта: сенсор, светосила объектива F/1.0 и алгоритмы обработки работают вместе, а не одна матрица. Функциональный смысл — раннее чтение слабоконтрастной сцены: прогретая за день опушка, морось, зверь на фоне нагретого грунта, остывающий след на тропе. Там, где разница температур объекта и фона близка к нулю после дождя или в тумане, низкий порог различения удерживает силуэт в кадре.

Частота 50 Гц означает обновление изображения 50 раз в секунду (каждые 20 мс) и влияет на плавность отображения движения. Обновление кадра с такой частотой — постоянная нагрузка на процессор тракта, и это одна из составляющих энергопотребления, к которому относится паспортное время работы модели.

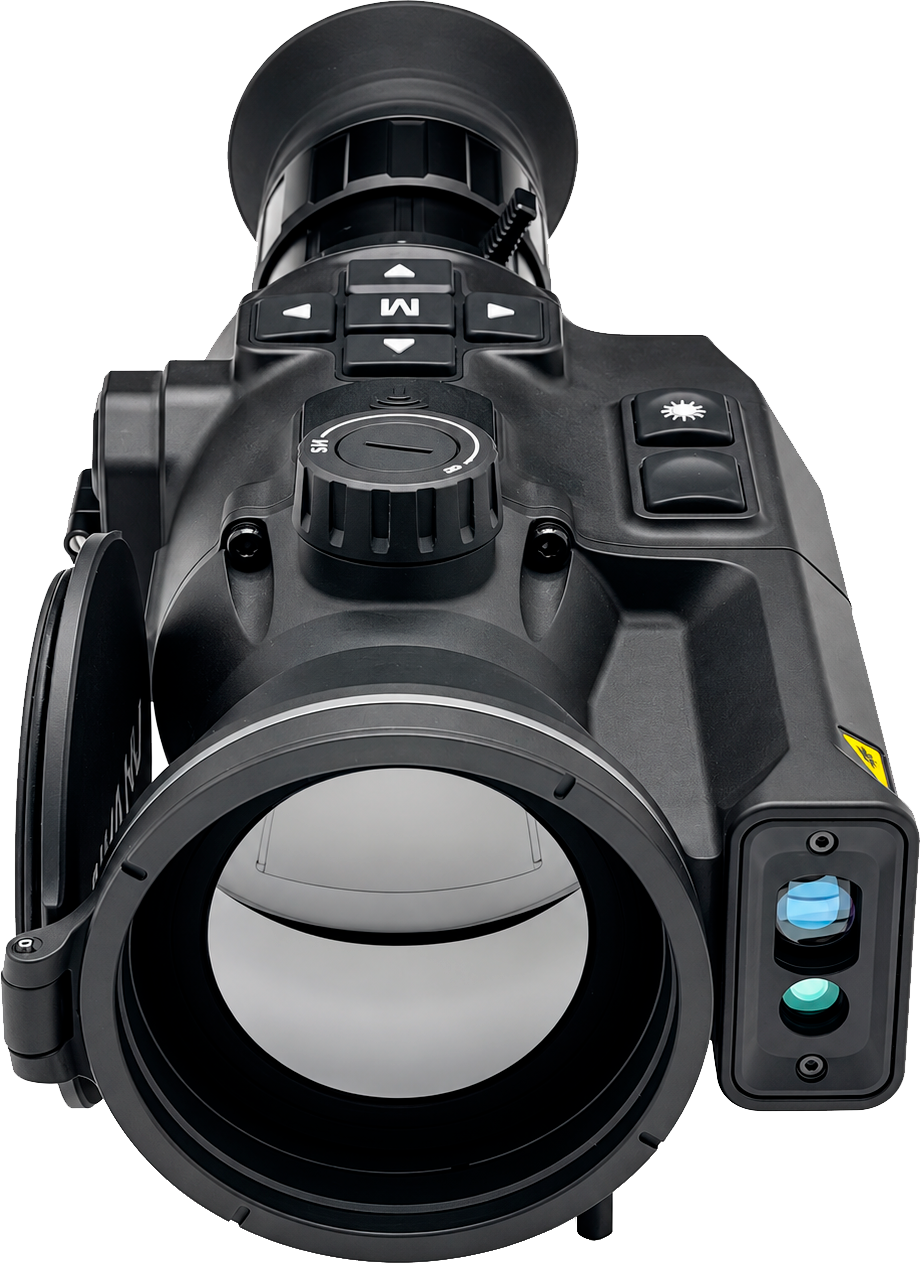

Объектив 75 мм F/1.0 выполнен из германия (Ge) — стандартного материала высокоточной LWIR-оптики (8–14 мкм) с высоким коэффициентом пропускания и стабильными оптическими свойствами во всём рабочем диапазоне температур. Относительное отверстие F/1.0 определяет световой поток на сенсор (он пропорционален 1/F²): объектив собирает ИК-излучение сцены с большой площади входного зрачка, и именно эта светосила вместе с сенсором формирует тепловую чувствительность тракта, о которой сказано выше. Фокусное расстояние 75 мм в связке с шагом пикселя 12 мкм задаёт базовую оптическую кратность 3× и угловое поле зрения 11,7°×9,3°.

Поле зрения на 100 м составляет 20,5 м по горизонтали: в кадр на базовой кратности целиком помещается группа кабанов на кормовом поле или полоса опушки, а на 200 м полоса вдвое шире — 41 м. Такое поле служит для поиска и сопровождения движущегося зверя; для детализации уже обнаруженного объекта служит цифровой зум 1–6×, который последовательно сужает сектор наблюдения и укрупняет область в зоне марки в пределах разрешения, снятого матрицей 1280×1024.

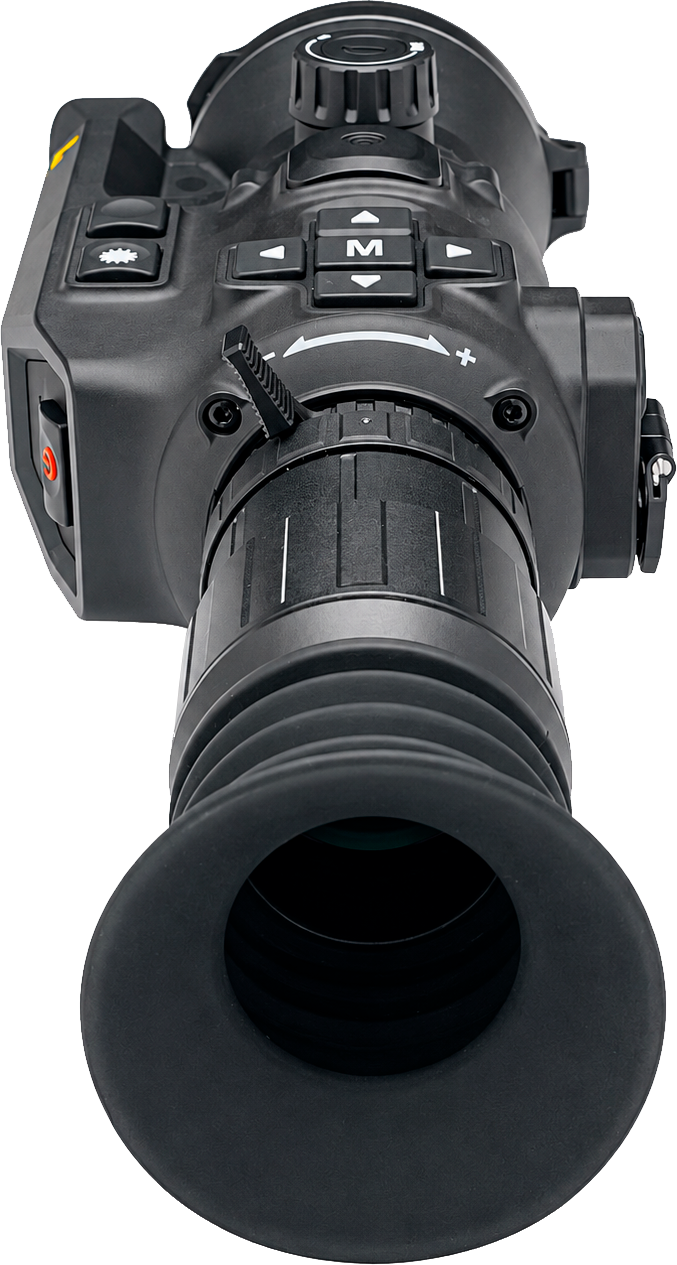

Удаление выходного зрачка 55 мм и выходной зрачок 12 мм определяют вкладку. Глаз находится на удалении от окуляра при отдаче, а пучок диаметром 12 мм допускает смещение головы относительно оптической оси без потери картинки: полное поле изображения ловится быстро в зимней одежде, в балаклаве, из неудобной позы на вышке или с колена при доборе. Диоптрийная коррекция от −5 до +2 D настраивает резкость под собственное зрение прямо в окуляре, поэтому очки под окуляром в дождь и на морозе не требуются.

Публичные рабочие дистанции модели — расчёт по критерию Джонсона для фокусного расстояния 75 мм и шага пикселя 12 мкм, а не полевое обещание. Пороги критерия читаются так: обнаружение — критический размер цели занимает примерно 2 пикселя изображения, виден тёплый объект, но ещё не его тип и детали; распознавание — цель занимает достаточно пикселей, чтобы был ясен её тип; идентификация — различимо достаточно деталей для уверенного определения. Расчёт выполнен по формуле: дистанция = размер цели × фокус × 1000 / (порог в пикселях × шаг пикселя).

Для охоты на кабана это означает: тёплое пятно на кормовом поле заметно с 2 500 м, тип зверя ясен с 625 м, а детали для уверенного определения читаются с 313 м. Косуля и лиса как более мелкие цели дают меньшие дистанции по каждому порогу, лось — большие. Фактический результат в конкретную ночь зависит от контраста цели с фоном, влажности и осадков.

Отдельно от этого расчёта в паспорте модели приведены оценки производителя по его собственной методике для ростовой фигуры 1,7×0,5 м: обнаружение 5 310 м, распознавание 1 770 м, идентификация 890 м. Пороги этой методики (2/6/12 пикселей на критический размер) отличаются от порогов расчётного блока, поэтому эти числа сопоставлять с таблицей напрямую нельзя — они публикуются как паспортные значения производителя.

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не оптический элемент. Отсюда её гибкость: в памяти хранится 8 прицельных сеток, и под задачу выбирается своя — тонкая точка для дальнего выстрела с вышки, открытый крест для быстрой стрельбы накоротке при доборе, сетка с угловой разметкой для оценки дистанции и упреждения. На практике охотник обычно работает одной-двумя сетками, запас востребован при смене калибра или типа охоты.

Цвет марки переключается между 5 вариантами, и это связано с тепловой палитрой: в светлой палитре с тёплыми объектами белым видна цветная марка, в инверсной — светлая или зелёная. Подбор цвета под текущую палитру и фон сохраняет контраст перекрестия при переходе с открытого снежного поля в тёплый лесной подлесок, без потери точки прицеливания.

Изображение выводится на AMOLED-дисплей 2560×2560 с диагональю 1,03 дюйма и шагом пикселя 7,2×7,2 мкм. Разрешение дисплея вдвое превышает разрешение матрицы 1280×1024 по каждой стороне: каждый пиксель сенсора отображается блоком из четырёх пикселей панели, пиксельная структура матрицы в окуляре не читается, а на ступенях цифрового зума остаётся запас для плавного укрупнения без видимой сетки. Тот же запас даёт чёткую прорисовку меню, OSD и тонких линий прицельной марки.

Органическая матрица даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселя. Шаг пикселя 7,2 мкм при диагонали 1,03 дюйма формирует плотную структуру изображения — параметр зрительного комфорта при многочасовом наблюдении с засидки; на дальность обнаружения он не влияет, её определяет шаг детекторов сенсора.

Тепловой сигнал отображается в одной из 7 палитр — от базовых «тёплое светлым» и «тёплое тёмным» для общего наблюдения до выделения самых горячих точек сцены при быстром поиске. Отдельно от палитр работают режимы изображения Forest, Rain и Outdoor: каждый — пресет усиления, кривой контраста и шумоподавления под доминирующий фон. Forest рассчитан на равномерный тёплый фон леса и подлеска, Rain — на сцену с осадками и сниженным контрастом, Outdoor — на открытое пространство. Выбор режима под обстановку даёт читаемую картинку без ручной подстройки яркости и контраста.

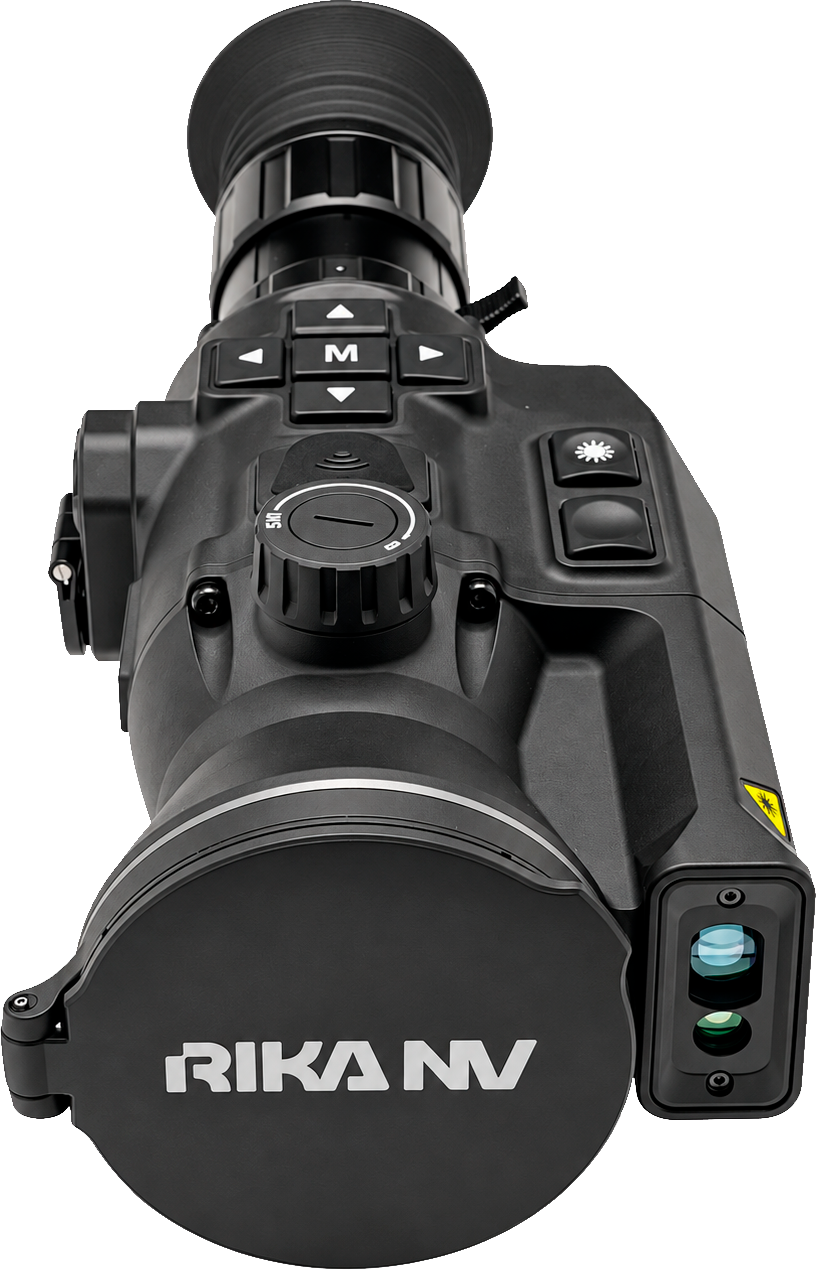

Встроенный лазерный дальномер измеряет дистанцию в диапазоне 10–3 000 м с точностью ±1 м. Паспортные дальности приведены по типам объектов и условиям испытаний: до 3 000 м по щиту 2,3×2,3 м или автомобилю, до 1 500 м по щиту 0,5×1,7 м или ростовой фигуре, до 800 м по объекту 0,2×0,3 м — во всех случаях при коэффициенте отражения 30 %, относительной влажности до 60 % и видимости от 10 км. Это значения, полученные в заданных условиях замера, и читаются они вместе с этими условиями: сам принцип измерения объясняет, почему верхняя граница не воспроизводится на любой поверхности и при любой погоде.

Отражение от объекта. Дальномер регистрирует ту часть посланного лазерного импульса, которая вернулась в приёмник; результат появляется, когда обратный сигнал превышает порог детектирования. Слабый возврат сокращает достижимую дистанцию или оставляет замер без результата. Ослабляют возврат разные механизмы: поглощение — часть энергии остаётся в материале; рассеяние — энергия расходится во все стороны, и в приёмник попадает малая доля; зеркальное отражение — гладкая поверхность отбрасывает пучок мимо приёмника; прохождение сквозь прозрачную поверхность — по стеклу возможен возврат от самой поверхности либо от объекта за ней, и показанная дистанция относится к тому, что дало более сильный сигнал. Проблемные поверхности — водная гладь, мокрый асфальт, стекло, тёмные покрытия и часть матовых материалов; по воде, мокрой дороге и стеклу паспортная максимальная дальность может не достигаться. Матовость сама по себе не означает слабый возврат: светлая матовая поверхность рассеивает излучение равномерно и даёт устойчивый сигнал в приёмник — по этому принципу работают испытательные щиты с коэффициентом отражения 30 %. Видимый цвет не определяет отражение на длине волны лазера: поверхность, тёмная для глаза, может отражать лазерный импульс иначе, поэтому постоянные коэффициенты материалам без измерения не приписываются.

Угол поверхности. При наклонном падении луча, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника: обратный сигнал ослабевает, и максимальная дистанция измерения по такой поверхности уменьшается. К правилу «только перпендикулярно» это не сводится: результат определяет сочетание угла, материала и характера отражения — шероховатая поверхность возвращает часть энергии в приёмник и под наклоном, зеркальная уводит почти всё мимо него. Численные пороги угла и доли потери дальности зависят от конкретной поверхности и в паспорте модели не заданы.

Возврат от атмосферы. Капли тумана, дождя и взвешенные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно, ослабляя сигнал от нужного объекта. Одновременно часть излучения возвращается от самих капель или частиц с более близкой дистанции: модуль может не получить результат либо принять ближний возврат за сигнал цели и показать расстояние не до выбранного объекта. Речь именно о взвешенных каплях и частицах, а не о влажности воздуха: влажный воздух без капель ослабляет луч, но отдельной ложной цели не образует — паспортные условия ограничивают относительную влажность значением 60 % как фактор ослабления сигнала. Видимость объекта в тепловом канале сама по себе не гарантирует корректный лазерный замер: тепловой тракт принимает собственное излучение объекта в полосе 8–14 мкм, которое проходит через дымку, тогда как дальномер зависит от возврата собственного импульса на своей длине волны.

Расходимость луча менее 0,8 мрад определяет избирательность измерения: на 100 м пятно лазера имеет диаметр менее 8 см. Попадание фона в пятно зависит от размера цели и дистанции. Паспортная достоверность измерения — доля корректных замеров 98 % и доля ложных срабатываний 1 % — относится к тем же условиям испытаний. Погрешность измерения дистанции влияет на расчёт вертикальной поправки.

Класс лазерной безопасности — Class 1 по IEC 60825. Класс не разрешает наблюдение в выходное отверстие лазера ни невооружённым глазом, ни через увеличивающую оптику и не отменяет предупреждений о работе с дальномером; класс защиты IP67 относится к корпусу и не разрешает измерения в условиях, которых требует избегать предупреждение в конце описания.

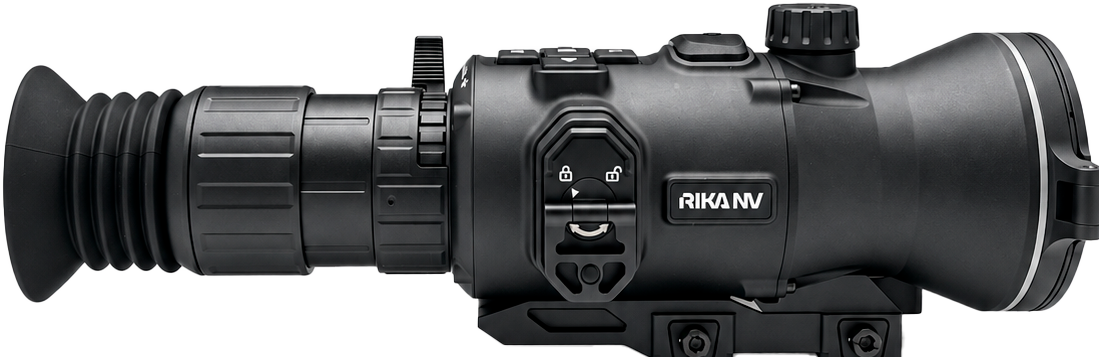

Пристрелка и баллистика. Стойкость к отдаче 7 000 Дж — предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на всём ресурсе выстрелов. Штатное быстросъёмное крепление на Picatinny Rail фиксируется тремя винтами M5×10: посадка на планку ствольной коробки без переходников, а жёсткость кронштейна отвечает за сохранение точки попадания от выстрела к выстрелу. Ручная пристрелка с фиксированным шагом приводит марку к точке попадания, а 6 профилей пристрелки хранят независимые настройки под разные стволы, калибры или боеприпасы — летний и зимний патрон, штатный и пристрелочный; переключение профиля в меню сразу ставит марку в приведённое положение. Встроенный баллистический калькулятор переводит параметры выстрела в поправку прицеливания, а дистанцию для расчёта поставляет дальномер — так тепловизор с баллистическим калькулятором и дальномером закрывает выстрел на дистанцию одной операцией. Режим PiP (Picture-in-Picture) выводит поверх кадра врезку с увеличенной зоной марки, основной кадр остаётся в рабочей кратности: прицеливание с точностью зума при сохранении периферийного обзора — в динамике и на средних дистанциях.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы и доступна в трёх вариантах: по крышке объектива, механическим затвором (короткая пауза изображения около 0,5 с со щелчком) и бесшторно (shutterless), без паузы кадра — последний режим уместен в момент, когда зверь уже в кадре и пауза нежелательна. Суперразрешение алгоритмически повышает воспринимаемую детализацию сложением нескольких кадров с субпиксельным смещением; эффект проявляется при наблюдении с упора или из засидки, где сцена статична и алгоритму есть из чего собрать дополнительную детализацию. Heat Track автоматически выделяет маркером самую тёплую точку кадра — в густом подлеске и на пёстром тепловом фоне маркер указывает на силуэт раньше, чем его находит взгляд. Защита от засветки программно детектирует локальный пересвет в кадре и снижает чувствительность затронутых пикселей; она снижает риск случайной засветки, но не отменяет запрета из раздела «Меры безопасности».

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, уловленному акселерометром, и сохраняет момент выстрела вместе с предысторией — для разбора промаха, анализа техники и подтверждения корректности добора. Запись ведётся с наложением OSD: кратность, дистанция, показания компаса и заряд батареи сохраняются вместе с изображением, а встроенный микрофон пишет звук синхронно с видео, включая голосовой комментарий в поле. Встроенная память 64 ГБ. Локальный альбом и воспроизведение на дисплее позволяют просмотреть, отсортировать и удалить материал прямо в поле.

Навигация и интерфейс. Цифровой магнитный компас показывает азимут в OSD и записывает его в метаданные фото и видео — для ориентирования в тумане и ночью и для координации с напарниками по направлению; периодическая калибровка «восьмёркой» поддерживает точность показаний. Интерфейс меню доступен на русском и английском языках, настройка в поле выполняется без сверки с переводом инструкции.

Питание обеспечивают два съёмных Li-ion элемента формата 18690; паспортное время работы от полного заряда — 7 ч при условиях замера производителя. Съёмный формат допускает замену на запасную пару в поле, в том числе на морозе, без прерывания охоты на подзарядку. Тепловизионный тракт с матрицей 1280×1024 на частоте 50 Гц, дальномер, Wi-Fi и видеозапись расходуют заряд каждый по-своему, поэтому паспортное значение относится к базовому режиму работы.

Защита от переполюсовки блокирует подачу тока при неправильной установке элемента: смена батарей ночью и в перчатках не приводит к повреждению электроники при ошибке в ориентации. Подзарядка выполняется через разъём USB Type-C от внешнего источника 5 В / 1 А или 2 А.

Разъём USB Type-C служит для питания (5 В, 1 А или 2 А) и передачи данных: копирование фото и видео на компьютер и обновление прошивки выполняются одним кабелем, симметричный коннектор подключается в любой ориентации. Wi-Fi-модуль связывает RikaNV Dovod Pro 1275 LRF с мобильным приложением: передача материалов, удалённое управление настройками и трансляция изображения в реальном времени на смартфон напарника или наблюдателя на вышке. В режиме точки доступа тепловизор сам поднимает Wi-Fi-сеть и подключает смартфон напрямую — связь с приложением сохраняется в удалённых угодьях вне зоны сотовой сети. Активная передача по Wi-Fi добавляется к энергопотреблению тракта.

Рабочая температура изделия в сборе — от −30 до +50 °C, и нижняя граница определяет пригодность для зимней охоты: при −30 °C тепловизор остаётся исправным инструментом наблюдения и стрельбы. У отдельных модулей собственные аттестованные диапазоны, границы которых не совпадают с диапазоном изделия. Дальномер аттестован от −40 до +60 °C: по обеим границам его диапазон выходит за границы изделия, и на паспортную точность он аттестован во всём рабочем диапазоне тепловизора. Дисплей аттестован от −20 до +70 °C; в промежутке от −20 до −30 °C изделие работает, а органическая матрица находится за своей нижней аттестованной границей — у неё растёт время отклика, поэтому при быстрой проводке появляется смаз, и смещается цветопередача, картинка меняет оттенок. Наблюдение при этом сохраняется; это температурное свойство самой матрицы, общее для органических дисплеев.

Класс защиты IP67 (Ingress Protection) означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Защита корпуса не отменяет ограничений эксплуатации дальномера. Габариты корпуса без наглазника — 268×117×86 мм; длина 268 мм задаёт посадку на планке и учитывается при подборе чехла под оружие с установленной оптикой.

В комплекте поставляются два элемента питания 18690, сумка для переноски, кабель USB Type-C, а также винты и ключ для крепления на Picatinny Rail. Пара элементов даёт возможность начать работу сразу после распаковки, кабель готов к зарядке и подключению к компьютеру, а винты с ключом позволяют установить прицел на планку без подбора крепежа.

Категорически запрещается направлять объектив RikaNV Dovod Pro 1275 LRF на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: германиевый объектив F/1.0 фокусирует излучение на матрице независимо от того, включён ли тракт.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели: в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Программная защита от засветки снижает риск случайного наведения, но запрета не отменяет.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия.
